结构与原理

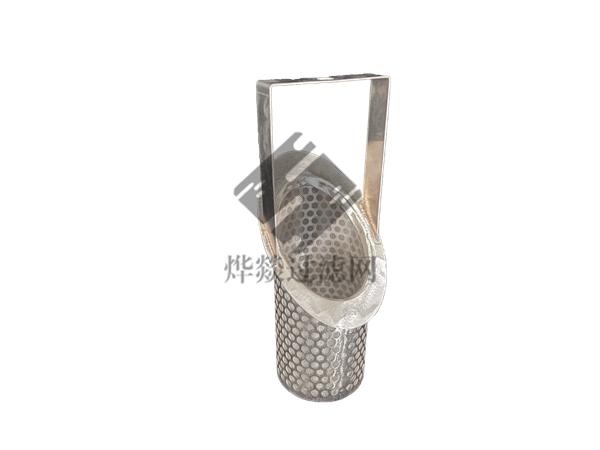

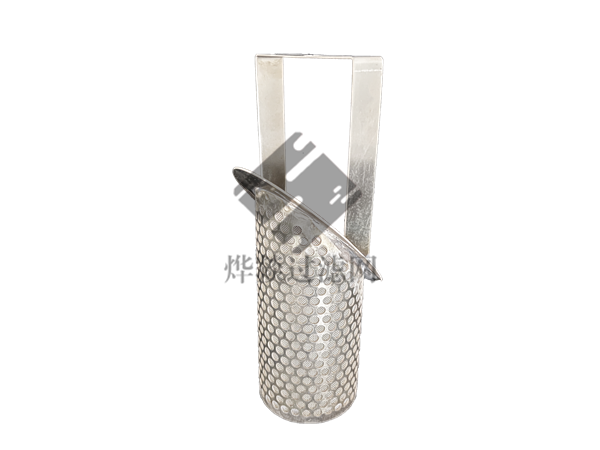

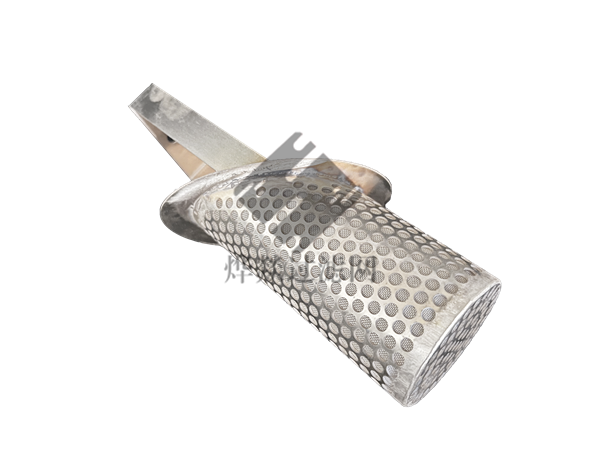

  结构组成：Y 型过滤网筒主要由接管、主管、滤筒、法兰、法兰盖及紧固件等构成。滤筒是核心部件，通常采用不锈钢编织网、冲孔网或烧结网等材质，形状多为筒状或锥状。

  工作原理：当流体通过主管进入滤筒后，固体杂质颗粒被阻挡在滤筒内，而洁净的流体则通过滤筒由过滤器出口排出。

特点

  过滤精度可选：可根据不同的使用需求，选择合适目数的滤网，一般通水网为 18-30 目，通气网为 40-100 目，通油网为 100-480 目。

  安装维护方便：Y 型过滤网筒通常设计为可拆卸式，当需要清洗时，只要将滤筒取出，去除滤出的杂质后，重新装入即可，操作简单，维护成本低。

  结构紧凑高效：Y 型结构使得过滤器在有限的空间内实现较大的过滤面积，且对流体流向改变小，流阻小，能够有效提高过滤效率，减少压力损失。

  耐腐蚀性强：材质多为 304、316 等不锈钢，具有良好的耐腐蚀性，可在酸、碱、盐等腐蚀性介质中稳定工作，延长使用寿命。

应用领域

  工业领域：在石油、化工、制药、食品饮料等行业中，用于过滤各种工艺流体，保护设备和管道，防止杂质对设备造成磨损、堵塞或腐蚀，确保生产过程的稳定运行。

  水处理领域：可用于自来水厂、污水处理厂、工业废水处理等过程中的过滤环节，去除水中的悬浮物、颗粒物、铁锈等杂质，提高水质。

  暖通空调系统：在空调、暖气等系统中，用于过滤循环水中的杂质，防止杂质进入换热器、水泵等设备，影响系统的制冷、制热效果和设备寿命。

  燃气领域：用于燃气输送管道中，过滤燃气中的固体杂质，保护燃气设备，如调压器、流量计、阀门等，确保燃气供应的安全和稳定。

选型要点

  根据管道参数选型：根据管道的直径、流量、压力等参数选择合适规格的 Y 型过滤网筒，确保其能够满足管道系统的过滤需求，避免出现流量不足或压力损失过大的情况。

  根据介质特性选型：考虑介质的性质，如温度、腐蚀性、粘度等。对于高温介质，需选择耐高温材质的滤网；对于腐蚀性介质，应选用耐腐蚀性强的不锈钢或其他耐腐蚀材料；对于高粘度介质，则需要选择合适的滤网结构和目数，以保证过滤效果和流体通过性。

  根据过滤精度选型：明确所需的过滤精度，即要拦截的杂质颗粒大小，选择相应目数的滤网。目数越大，过滤精度越高，但同时流体阻力也会相应增大，需根据实际情况进行权衡。
